    TLG型全封拖链

    时间:2010-12-30 10:16 作者:机床附件 点击:


    TLG型全封拖链


    TLG型全封闭拖链的特点:1.外型美观,封闭性好.2.在任意一个部位都能打开拖链.3.稳定性好,坚固的保护电缆,水,油,气管可达1000mm宽.
      TLG型钢制拖链其使用行程最大为32米.适用于所有传动方式.可随意加长和缩短.此外,可通过改变销轴获得改变弯曲半径.
       拖链的支撑板宽度为150mm至600mm,孔与孔之间的间隔量为5mm.链板的高度,也就是支撑板的高度,是由电缆最大直径决定的,机床最大限度运转时,如拖链的宽度超过300mm,拖链的长度超过4m时出于稳定性原因,应考虑选择加大一号规格的拖链.
       弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍.弯曲半径可根据所给表格选择50-600mm,行程小的可相应选择较小的半径.

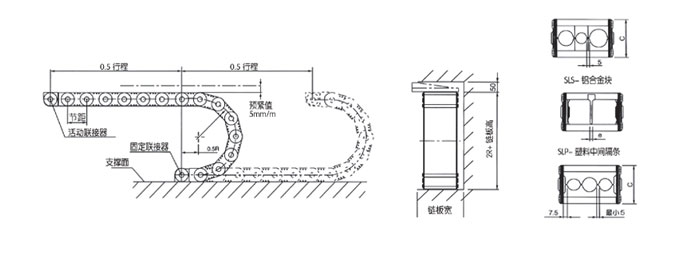

       拖链的长=1/2行程+4个弯曲半径,这只适用于当固定联结是在行程的中点时.

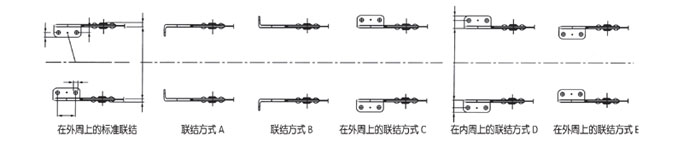

       拖链的固定可根据机床的位置情况选择.固定角钢可放在外周或内周在拖链内或外部,一般情况联结部分在拖链内,而向外周.

    TLG型全封拖链1
    TLG型全封拖链2
